Питание фотокамеры от внешнего источника: dummy battery + повербанк, 18650, V-mount

Автор: Andrew Lazarev

Внешние источники питания фотокамер: муляж батареи (dummy battery) и powerbank с повышающим инвертором или с более ёмким аккумулятором (NP-F970 или 18650)

 Фотокамеры в наши дни используются не только для фотосъемки, но всё чаще – и для видеосъемки. Причиной этому служит заоблачная цена видеокамер, способных давать картинку с малой глубиной резкости (размытым задним планом). Да и обычные бытовые видеокамеры стоят не так уж и мало, при этом они гораздо менее универсальны, чем фотоаппарат, позволяющий вести как фото так и видео съемку. Например, аккумулятор для фотоаппарата Sony в младших моделях этих камер имеет недостаточную для комфортной работы емкость.

В этой статье мы рассмотрим способы питания фотокамер от внешнего источника питания с помощью «пустышки» аккумулятора (dummy battery).

При этом всё тот же маркетинг ограничивает использование для фотоаппаратов простых внешних источников питания таких как Power bank. Ведь гораздо выгоднее продать клиенту дополнительную батарейную рукоятку к камере, в которую, впрочем, помещается всего пара всё тех же «дохлых» аккумуляторов. При этом такая батарейная рукоятка обойдется покупателю также по явно завышенной цене.

Но даже если камеру и можно питать штатно через USB-разъем, то помимо непосредственного питания фотоаппарата от внешнего источника происходит еще и заряд аккумулятора внутри камеры, что приводит к дополнительному расходу энергии внешнего источника питания, а также к дополнительному нагреву корпуса камеры, что в свою очередь может даже вызвать отключение камеры по перегреву. Также при таком способе питания камеры есть риск выломать USB-разъем камеры в процессе съемки.

Особенно актуальна данная проблема для владельцев камер Sony: NEX, A6000, A5100, A7, A7R и A7S. В этих камерах используется аккумулятор NP-FW50 ёмкостью 1080 мА·ч при напряжении питания 7,4 В.

Внешнее питание фотокамер – аккумулятор Sony NP-FW50

Такой емкости мало не то, что для видеосъемки, но и для более-менее длительной фотосъемки. Особенно актуальна эта проблема для владельцев камер серии Sony A7x.

При этом в крышке батарейного отсека фотоаппаратов есть резиновая заглушка:

Внешнее питание фотокамер – крышка отсека питания фотоаппарата

для вывода кабеля так называемых Dummy Battery или Fake Battery. Далее это устройство будем называть «муляж батареи». Это пластиковая пустышка с размерами и контактами, такими же как у типовых аккумуляторных батарей фотокамер. Из устройства выведен кабель с разъемом DC jack для подключения внешних источников питания.

Внешнее питание фотокамер – муляж батареи (Dummy Battery)

Есть два способа питать камеру от внешнего источника с помощью муляжа батареи:

Первый способ: dummy battery + инвертор + повербанк

Питать камеру с помощью обычного повербанка (power bank) на 5 В через повышающий преобразователь (далее – инвертор).

Внешнее питание фотокамер – инвертор с муляжом батареи (Dummy Battery)

Такие преобразователи повышают постоянное напряжение, выдаваемое обычным повербанком с 5 В до 7,5 – 8,5 В, то есть до напряжения, аналогичного тому, на котором работает камера от родного аккумулятора.

Достоинство этого метода заключается в том, что в продаже есть повербанки с заявленной емкостью до 30 А·ч, т.е. при использовании такого повербанка можно производить съемку видео 10 часов и более, вообще не задумываясь о расходе электроэнергии камерой.

Повербанк с преобразователем можно положить в маленькую наплечную сумку. При этом длины кабеля преобразователя вполне хватит для комфортной съемки.

Недостатком данного метода питания камеры является относительная ненадежность системы при профессиональном использовании:

  • данные преобразователи выпускаются в КНР мелкими производителями и соответственно Вы не можете до конца быть уверенными в качестве изготовления данного устройства
  • неизвестно поведение такого импульсного преобразователя при переходных процессах, о чем производители этих устройств предупреждают пользователей в инструкции по эксплуатации (если их кто-то вообще читает)
  • физику никто не отменял и устройство обеспечивает баланс мощностей при преобразовании, еще и ухудшенный на КПД преобразования. Из этого следует, что такие устройства можно использовать с повербанками, обеспечивающими выходной ток 2 А и более (при напряжении 5 В). Особенно эта особенность проявляется при фотосъемке – где при срабатывании затвора камеры последняя потребляет большой ток за короткое время.

Второй способ: dummy battery + аккумулятор 7,5 В

Во втором способе используются источники питания с аналогичным родному аккумулятору напряжением питания.

Например, можно использовать аккумулятор Sony NP-F970 с адаптером, который имеет разъем DC jack «папа». Такой адаптер в свою очередь уже подключается к муляжу батареи.

Также есть варианты с питанием камер от Li-ion аккумуляторов типоразмера 18650 и подобных. Например:

Внешнее питание фотокамер от аккумуляторов типа 18650

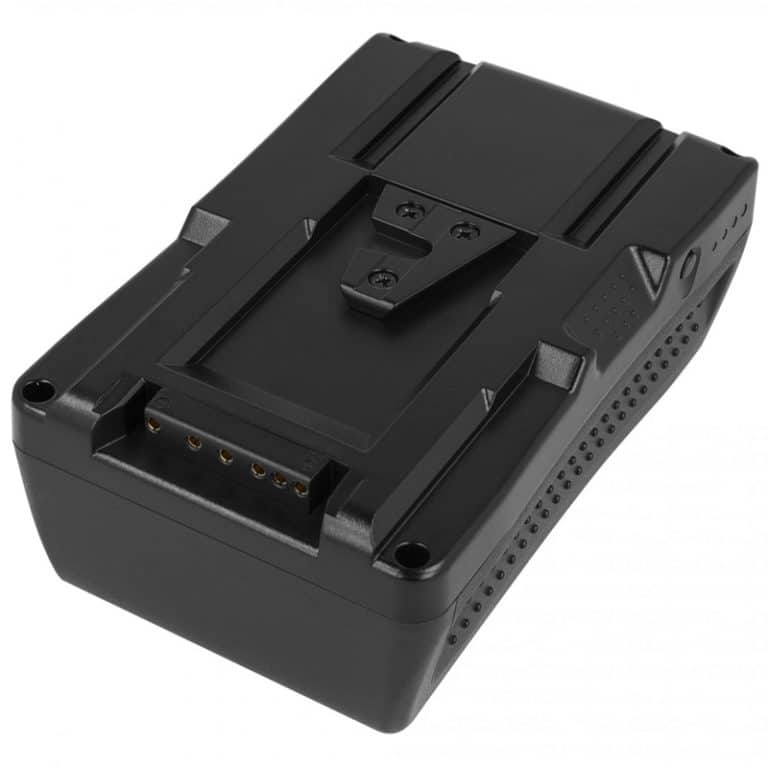

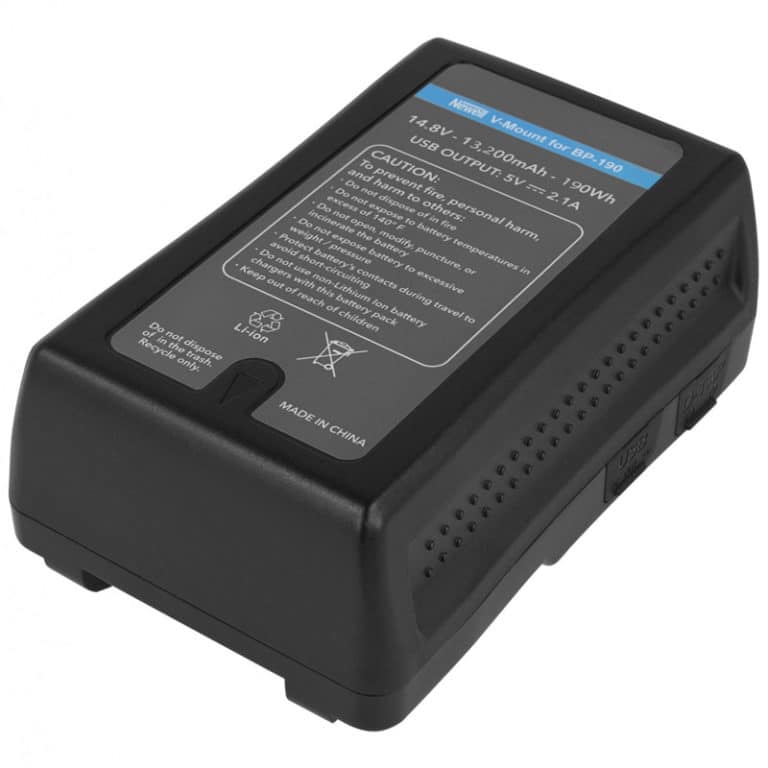

Также можно использовать универсальные аккумуляторы типа V-mount. Но последние имеют не только большую емкость, но и значительные габариты и вес:

Достоинствами такого способа питания камеры являются во-первых — высокая надежность, т.к. между источником питания и камерой нет дополнительных преобразователей.

А во-вторых –  весь ток, который способен выдать элемент питания поступает непосредственно в камеру. А, следовательно, такой способ питания подходит как для видео, так и для фотосъемки.

Общим достоинством для перечисленных выше способов питания камеры является то, что муляж батареи не содержит тепловыделяющих элементов и не греется, в отличие от родного аккумулятора.

Это особенно актуально в фотокамерах, склонных к перегреву при съемке видео, таких как APS-C фотокамеры Sony. То есть, это касается и владельцев камер Sony A6300, A6500, A6400 не смотря на то, что эти камеры могут питаться нативно от повербанка.

Мои видеообзоры на тему питания камеры от внешнего источника

P.S.

Если Вы решились питать фотоаппарат с помощью пустышки батареи, помните, что в таком случае всё Ваше фото-видео творчество будет в буквальном смысле висеть на китайском проводке, идущем к dummy battery. И как любой, провод он может сломаться в любой момент. Поэтому не забывайте одну прописную истину:

у профессионала всего по два!
